Handleiding #

Introductie #

My Home Battery is een kleine app om de thuisbatterij te monitoren en te besturen. Op dit moment wordt maar een type thuisbatterij ondersteund. Dit is de “Sessy” thuisbatterij, een product van het Nederlandse Charged. Meer details over de Sessy thuisbatterij zijn te vinden op www.sessy.nl

Functies #

De app kan via het lokale netwerk communiceren met de thuisbatterij. De huidige status en strategie kunnen worden bekeken. Daarnaast kan de app de verschillende modi van de batterij activeren.

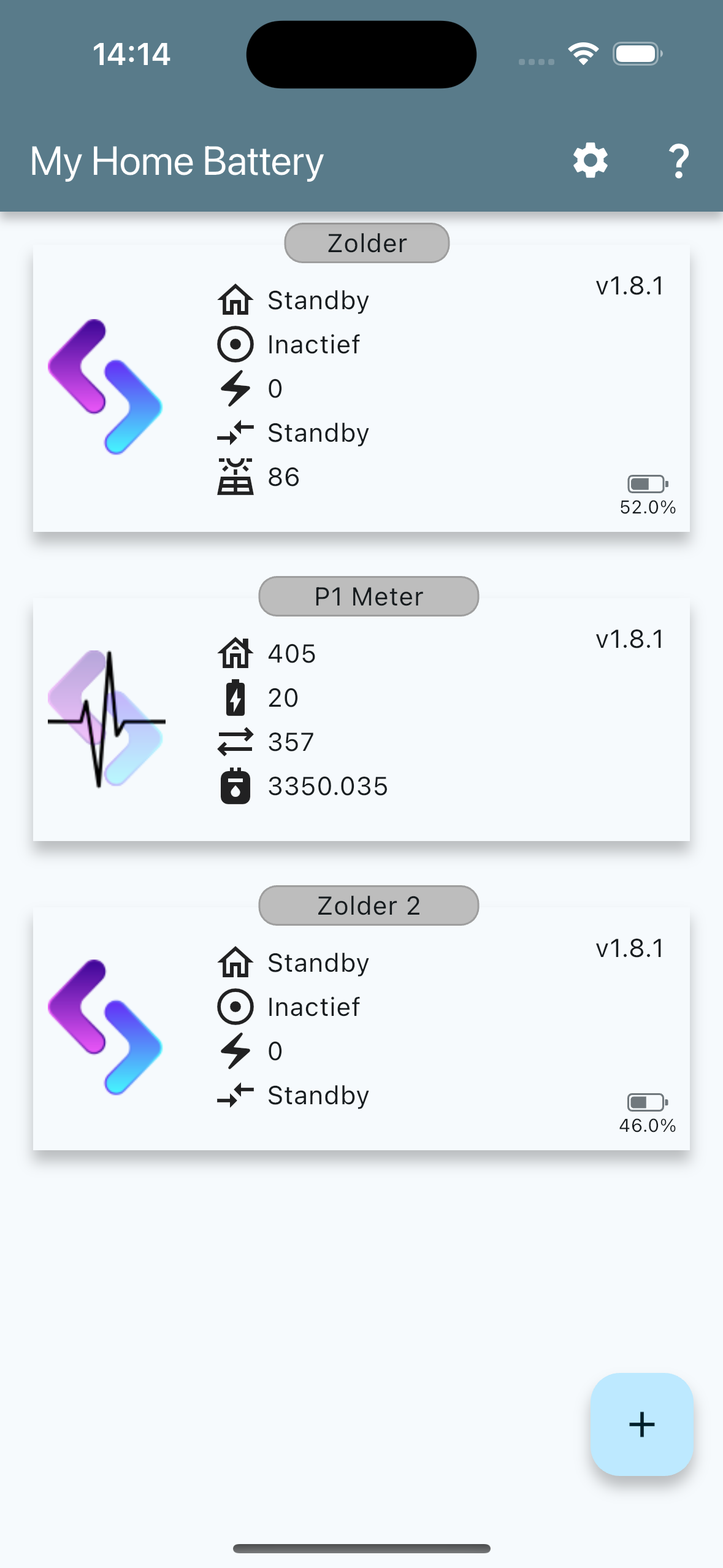

‘Thuis’ scherm #

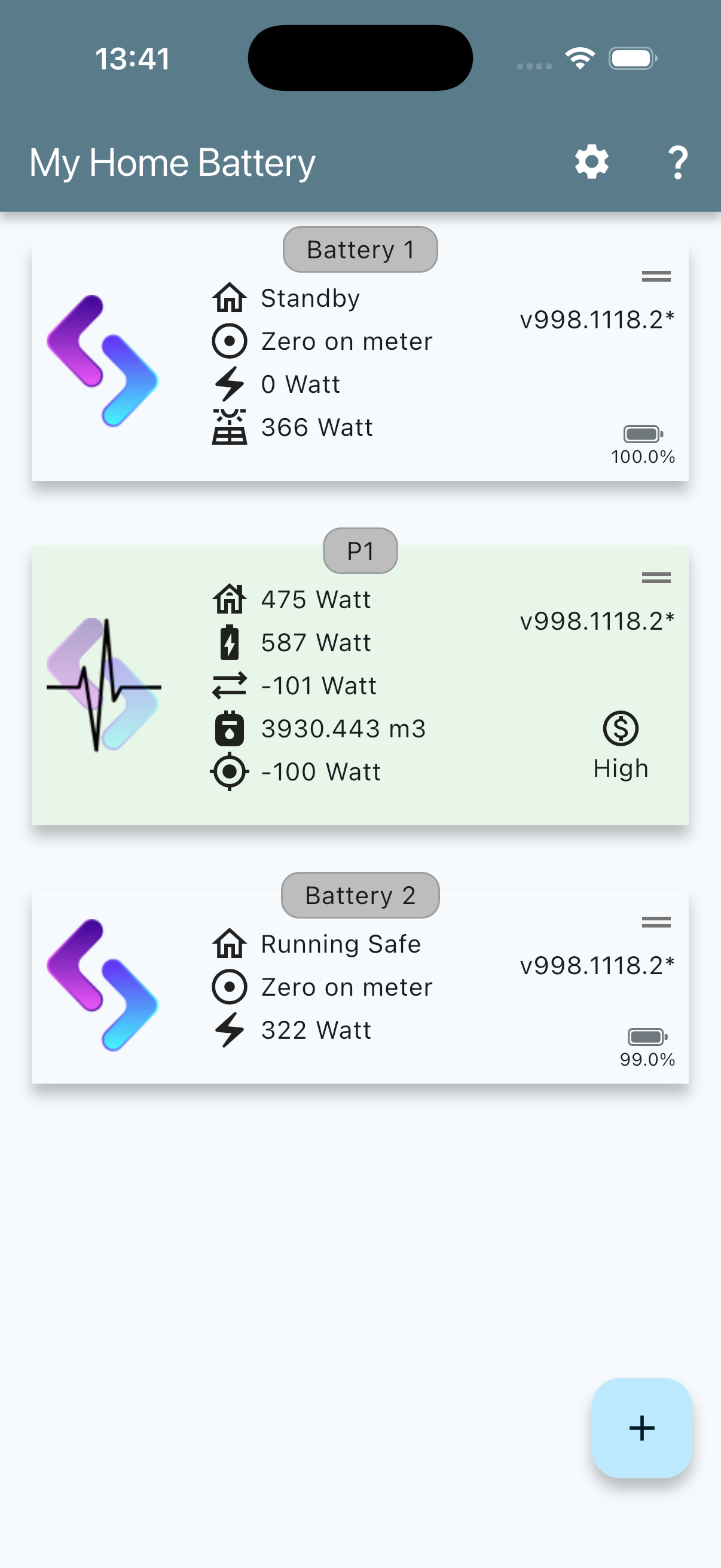

Het ‘Thuis’ scherm bevat kaarten van alle toegevoegde batterijen en laat de huidige status zien. Onderstaand een screenshot met daarin 1 batterij (en een P1 meter). Het is mogelijk meerdere batterijen toe te voegen.

Detail schermen #

Het detail scherm bevat, naast dezelfde info als de kaart, extra info en mogelijkheden voor het besturen van het betreffende apparaat. De mogelijkheden zijn afhankelijk van het type apparaat.

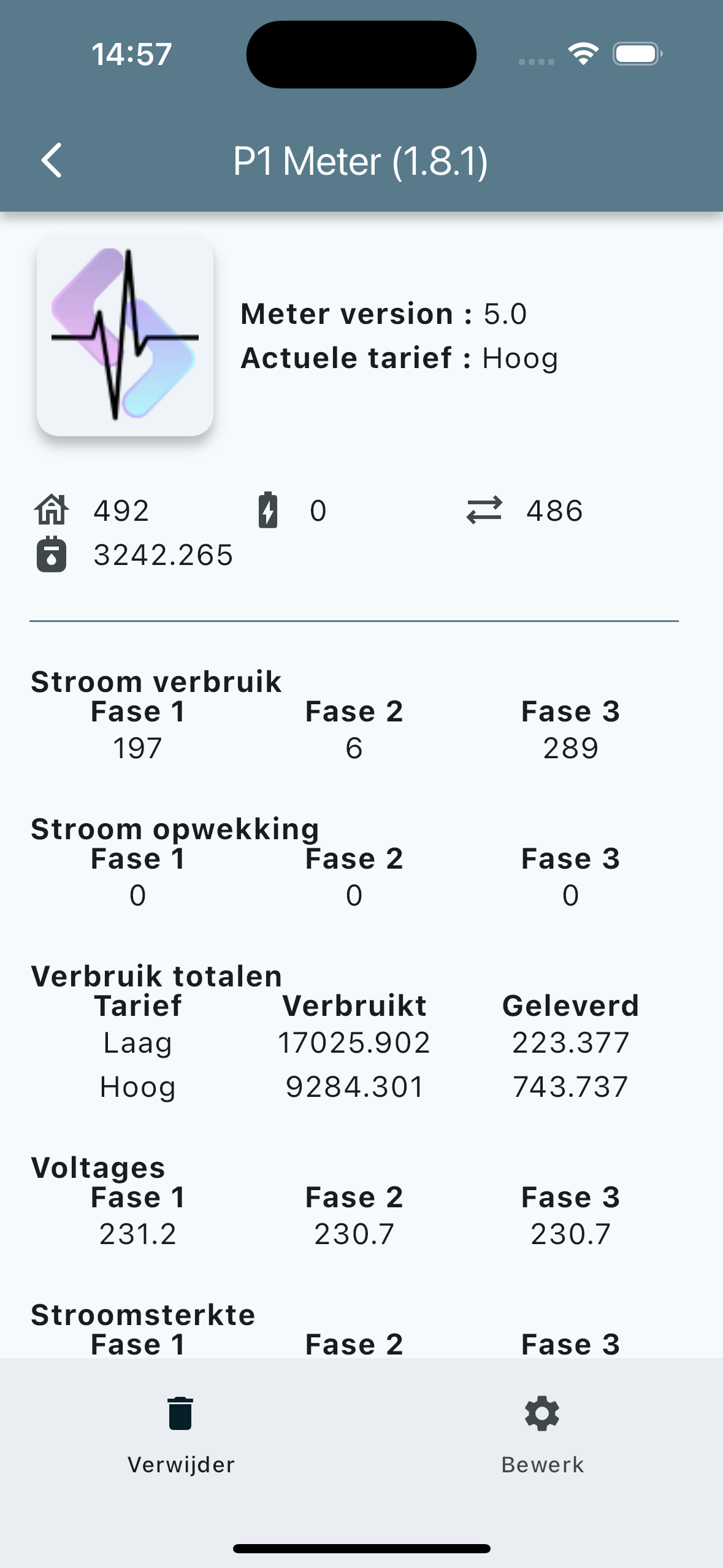

Sessy P1 detail scherm #

Het detail scherm van de P1 meterlaat de verschillende meetwaarden zien, zoals bijvoorbeeld het huidige verbruik.

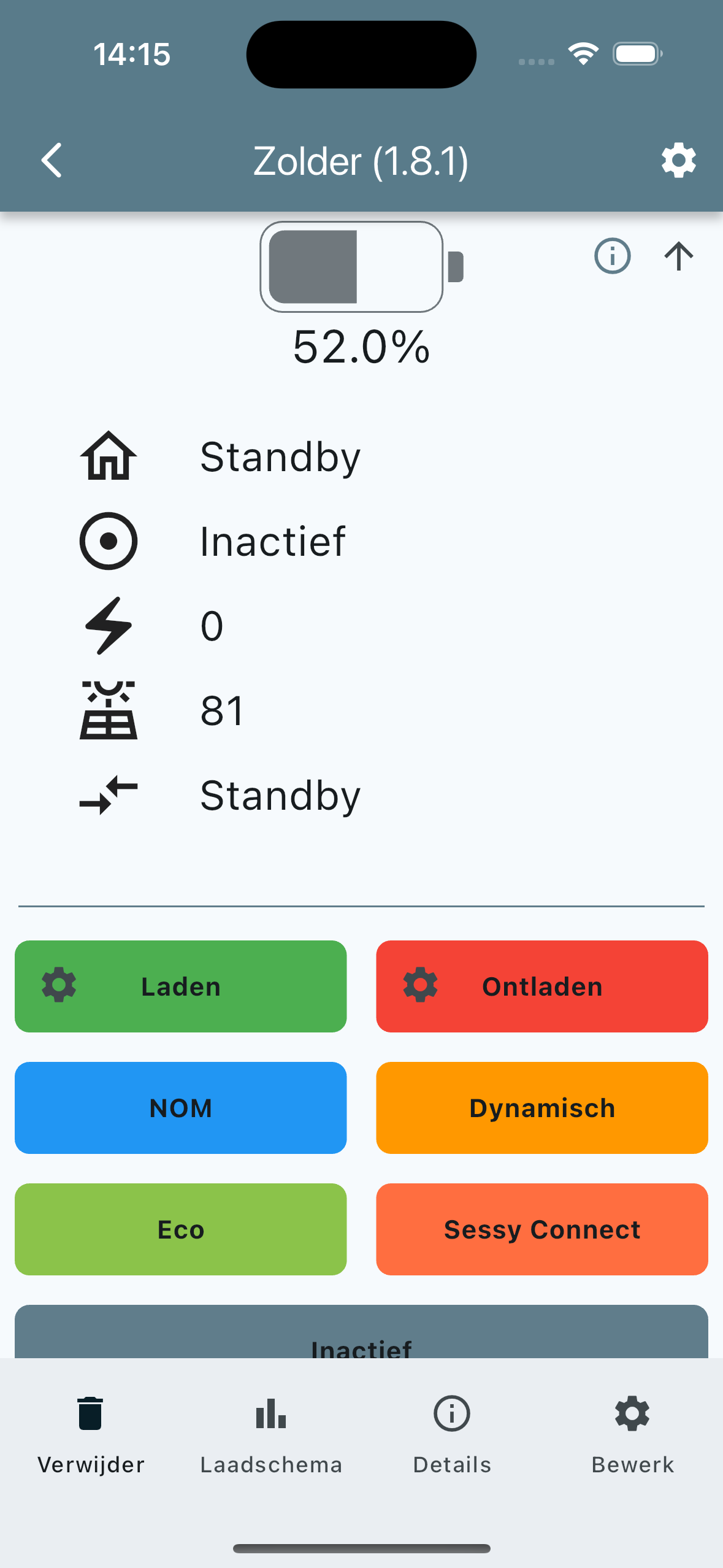

Sessy Dongel detail scherm #

• De laden button zal de batterij aansturen om te gaan laden. Dit zal gebeuren met de waarde die is gespecificeerd in de geavanceerde instelligen van de batterij (zie: Bewerk apparaat)

• De ontladen button zal de batterij aansturen om te gaan ontladen. Dit zal gebeuren met de waarde die is gespecificeerd in de gevanceerde instellingen van de batterij (zie: Bewerk apparaat)

• De NOM button zet de batterij in de “Nul op de meter” modus. Hierbij zal de batterij proberen het gebruik van het net op nul te houden.

• De Dynamisch button zet de batterij in de “Dynamische of ROI” modus. In deze modus wordt de batterij aangestuurd door middel van een schema (zichtbaar onder laadschema). Dit schema wordt door de Sessy zelf opgehaald.

• De Eco button zet de batterij in de “Eco modus”. Dit is een combinatie van de dynamische en nul op de meter modus. De batterij zal het verbuik van het net op 0 proberen te houden en laden op de goedkope uren. Deze modus kan bijgestuurd worden door middel van het portaal van Sessy (https://portal.sessy.nl)

• De Sessy Connect button zet de batterij in de “Sessy connect” modus, een modus waarmee gehandeld kan worden op de onbalans markt. De batterij wordt dan aangestuurd door de energieleverancier.

• De inactief button zet de batterij “inactief”. Hij zal hierdoor standby gaan.
  ℹ️ Deze knop kan aangezet worden bij de “Geavanceerde instellingen” en is standaard verborgen.

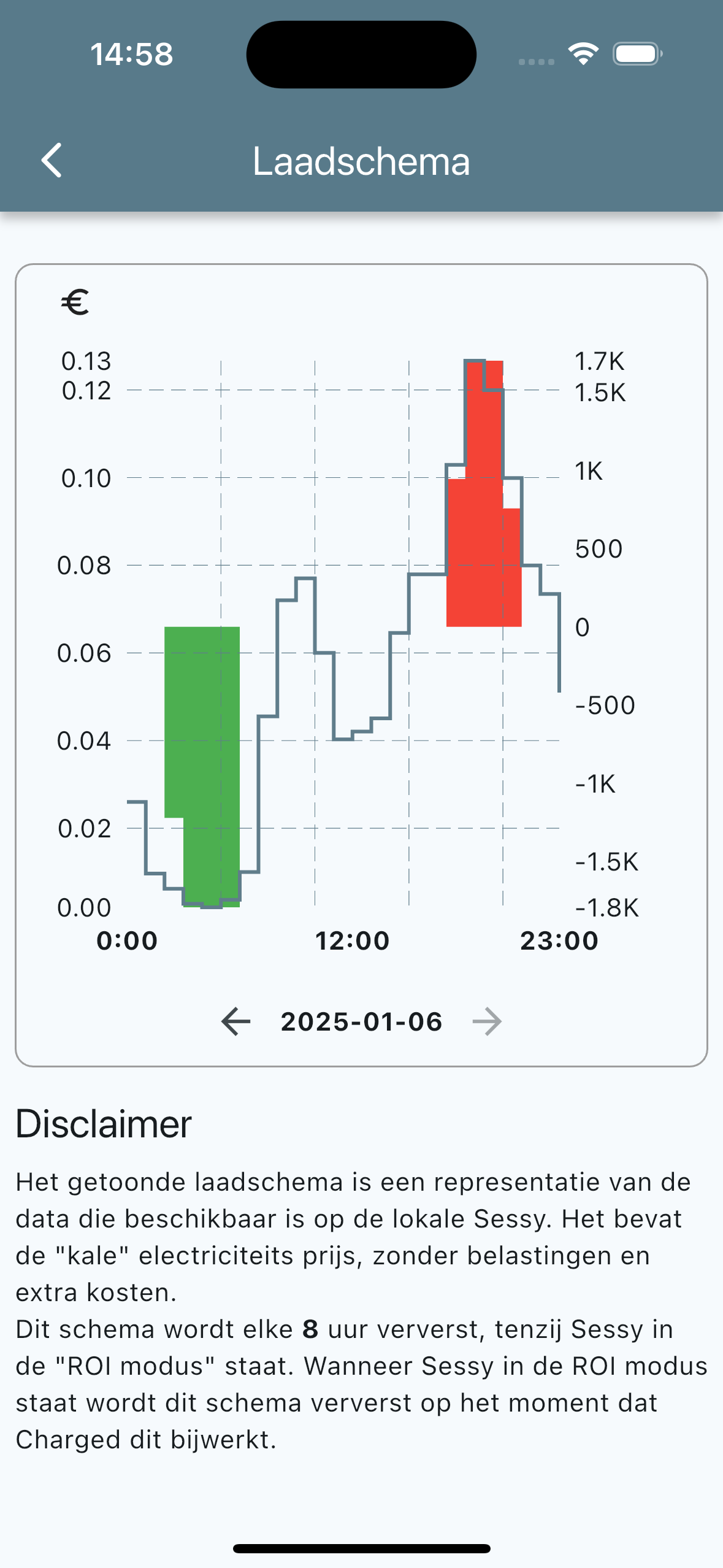

Sessy Dongel laadschema #

Wanneer de Sessy in de Dynamische modus staat zal hij laden en ontladen volgens een laadschema. Dit schema wordt in dit scherm getoond.

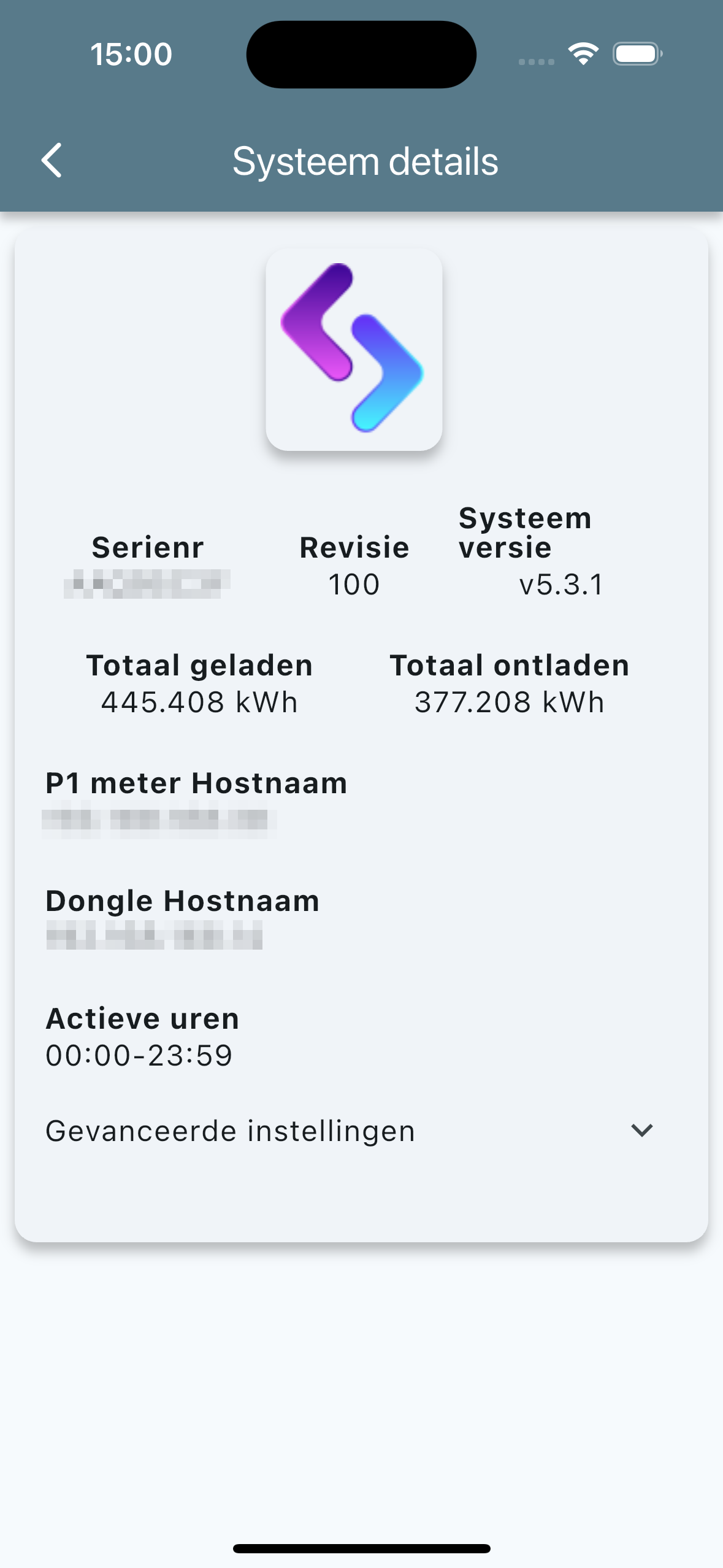

Sessy Dongel system details #

De Systeem details laat de verschillende “Systeem details” zien van de batterij. Hier kunnen o.a de energie tellers bekeken worden.

Totaal geladen en totaal ontladen zijn totaal tellers. Deze zijn geactiveerd bij een van de laatste firmware updates en zijn sindsdien verhoogd. Bij een nieuw in gebruik genomen Sessy geven ze de waarde aan sinds in gebruik name. Deze totalen kunnen (op het moment van schrijven) niet gereset worden.

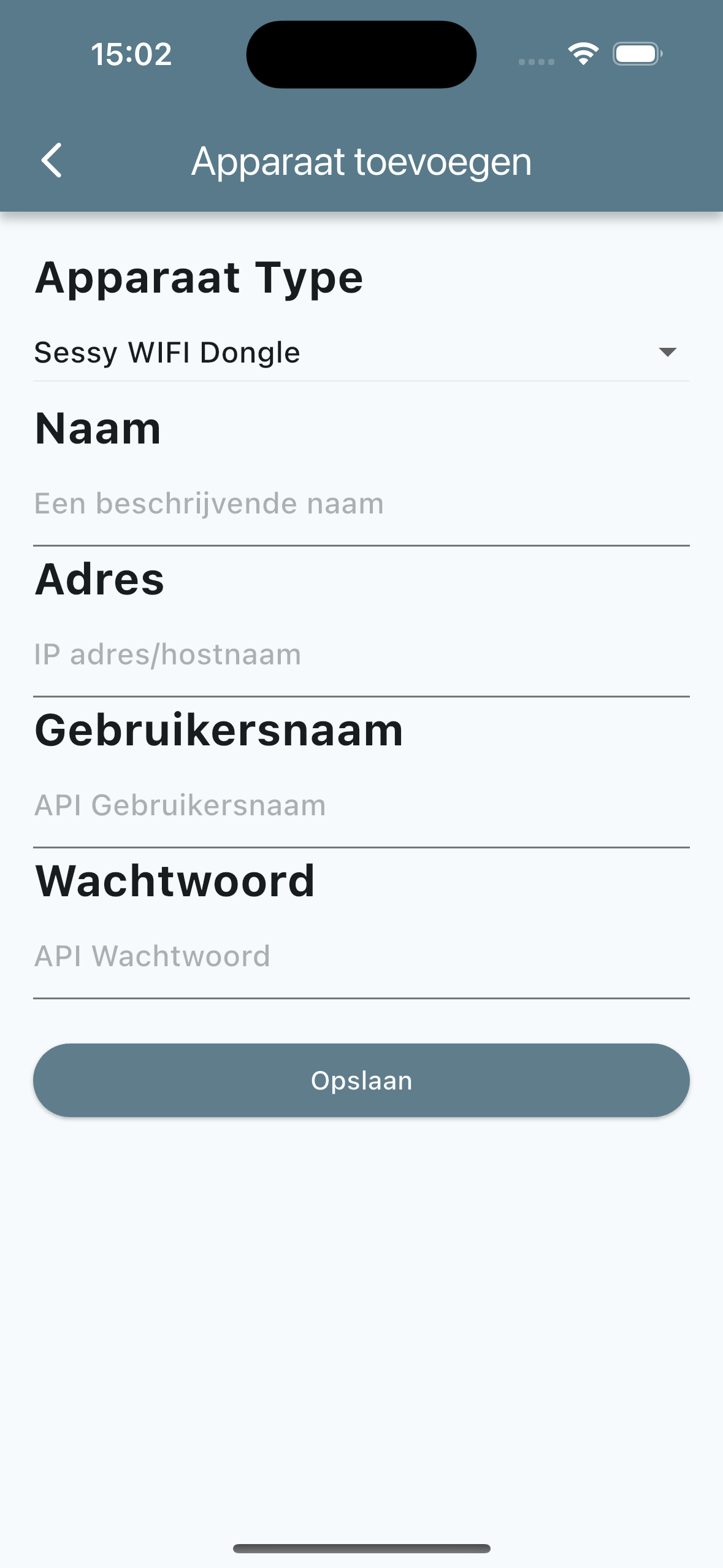

Apparaat toevoegen #

Een nieuw apparaat toevoegen is vrij eenvoudig, een tik op de zwevende plus is voldoende.

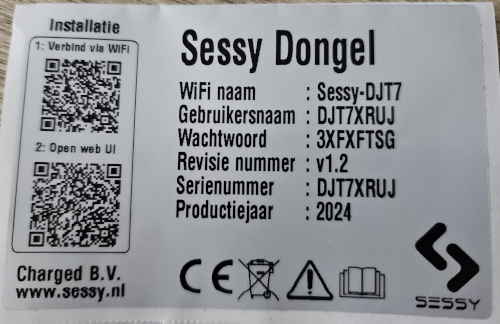

Met de dropdown is te selecteren wat voor apparaat toegevoegd wordt. Op dit moment is dit de “Sessy Dongel” voor de batterij of de P1 meter. Voor beide apparaten is de informatie op de sticker van belang. Hieronder een voorbeeld van zo’n sticker.

• Naam bevat een beschrijvende naam voor het apparaat. Deze wordt als label op de kaart getoond.

  Adres bevat het ip-adres/de hostnaam van het apparaat. Je kunt deze gegevens vinden in het sessy portaal (https://portal.sessy.nl)
  Als alternatief kun je de naam op de sticker gebruiken met daarachter .local. Voor de voorbeel sticker zou dit zijn Sessy-DJT7.local

• Gebruikersnaam bevat de gebruikersnaam voor het apparaat
  Dit is de waarde van “Gebruikersnaam” op de sticker

• Wachtwoord bevat het wachtwoord voor het apparaat
  Dit is de waarde van “Wachtwoord” op de sticker

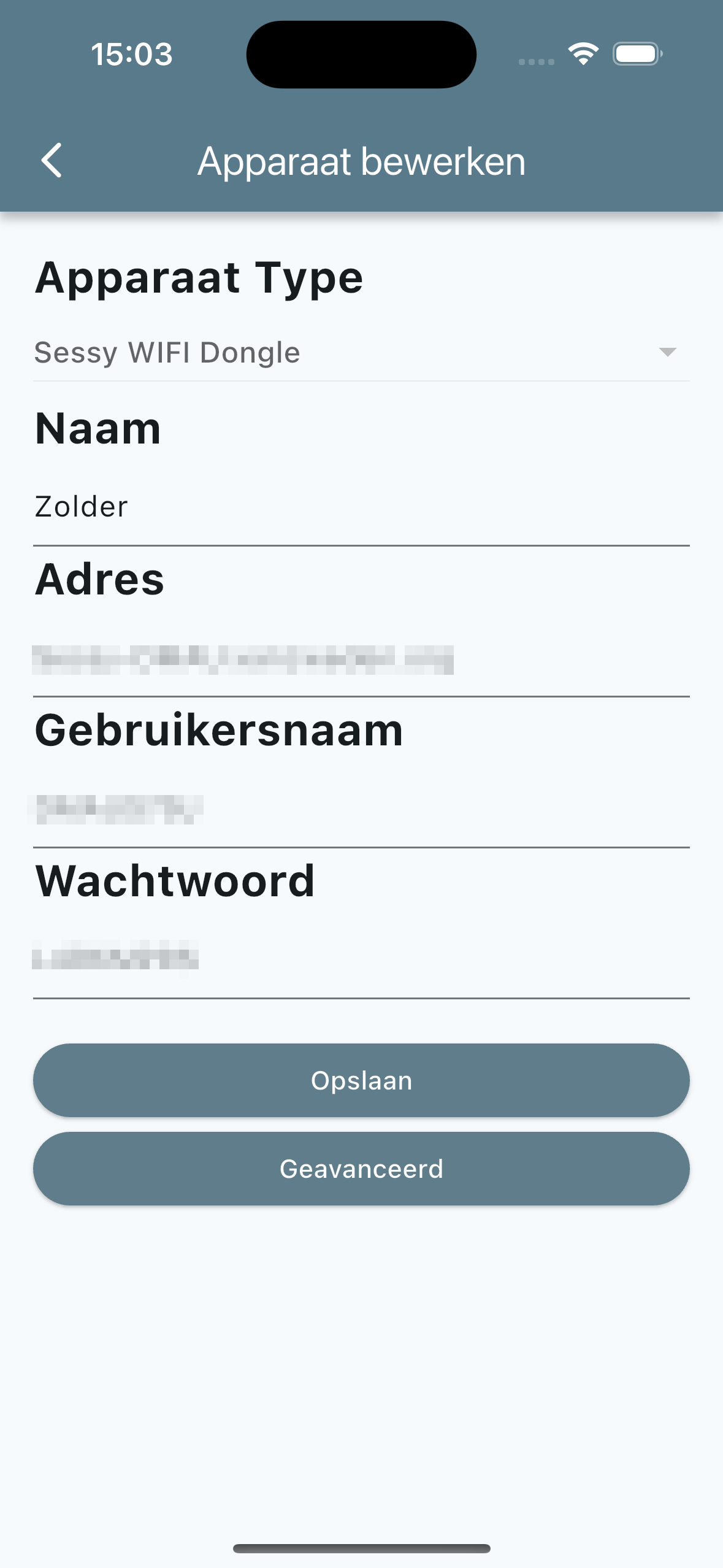

Bewerk apparaat #

Binnen het “Apparaat bewerken” scherm kun je de gegevens voor het apparaat aanpassen. Dit zijn de details zoals de gebruikersnaam en het adres. Je kunt ook de “Geavanceerde” opties bewerken. Dit zijn zaken als wattage om mee te laden wanneer er op de “Laden” button getikt wordt.

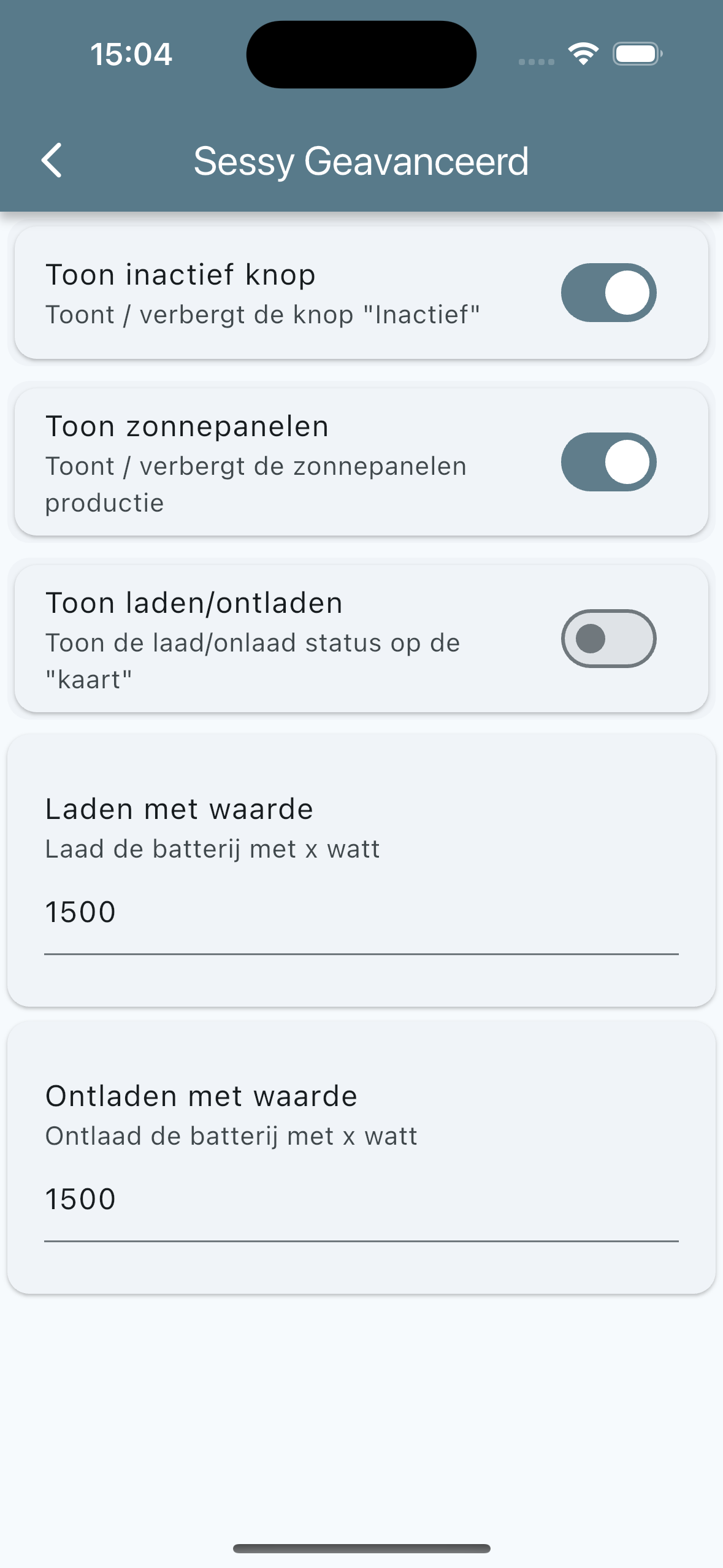

Geavanceerde dongel instellingen #

De dongel heeft een aantal geavanceerde instellingen. De “Geavanceerd” button opent dit scherm. De volgende instellingen zijn beschikbaar:

• Toon inactief knop
  Toont of verbergt de inactief knop

• Toon zonnepanelen
  Laat de opwek van de zonnepanelen zien wanneer deze op de sessy zijn aangesloten

• Toon laden / ontladen
  Laat op de “kaart” een extra regel zien met de status van de batterij

• Laden met waarde
  Waarde (in watt) waarmee de batterij moet gaan laden wanneer vanuit de app de instructie wordt gegeven om te laden

• Ontladen met waarde
  Waarde (in watt) waarmee de batterij moet gaan ontladen (leveren) wanneer vanuit de app de instructie wordt gegeven om te gaan ontladen.

• Eenvoudig scherm
  Deze optie zorgt ervoor dat het detail scherm een eenvoudige versie toont met enkel twee knoppen.

• Linker knop eenvoudig scherm
  Actie voor de linker knop op het eenvoudige scherm

• Rechter knop eenvoudig scherm
  Actie voor de rechter knop op het eenvoudige scherm

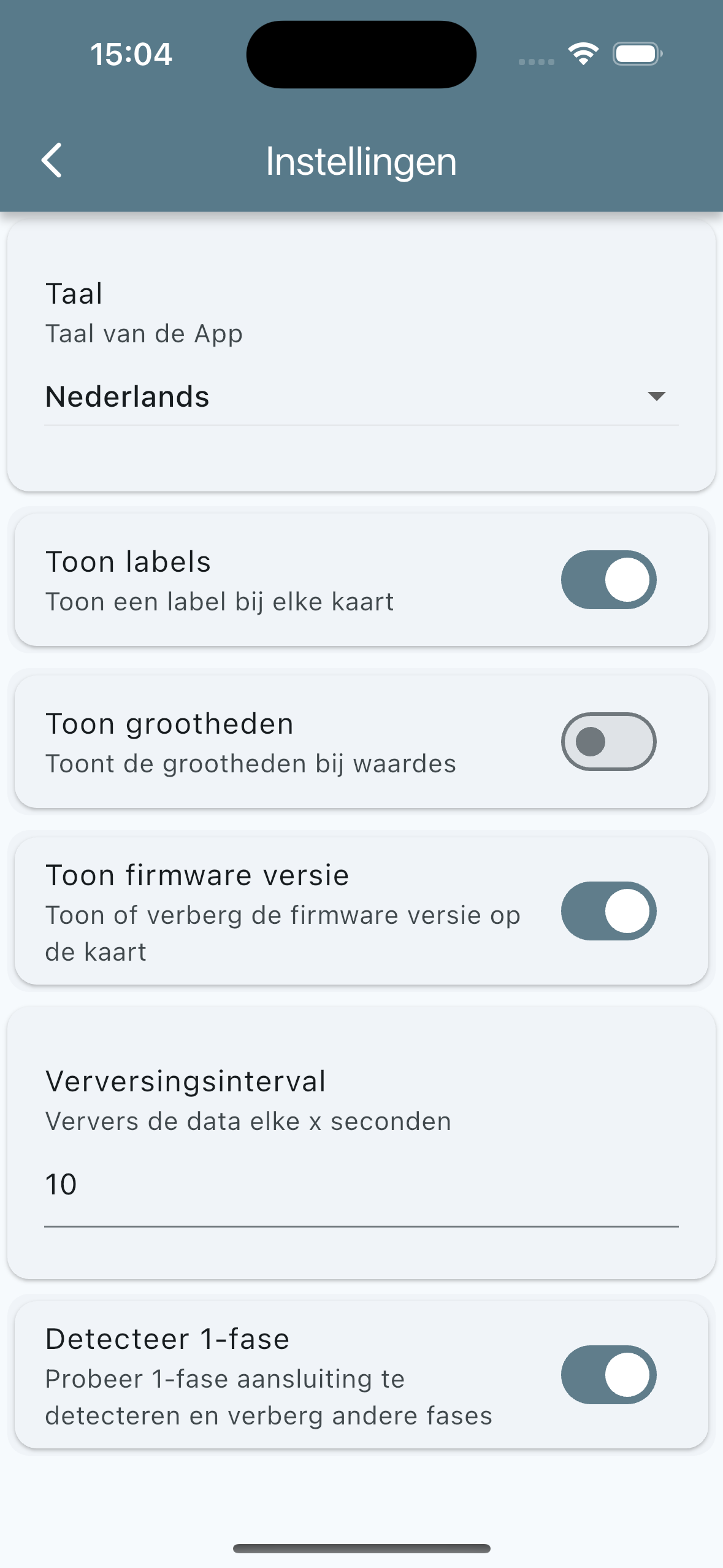

Generieke instellingen #

Er zijn een aantal generieke instellingen waarmee het gedrag van de app gestuurd kan worden.

De app kan in zowel Nederlands als Engels worden gebruikt. De standaardtaal is Engels.

• Toon labels
  Toont op elke kaart een label met de “beschrijvende naam”

• Toon grootheden
  Toont grootheden zoals w, A en KwH bij de waardes

• Verversingsinterval
  Dit is de interval waarmee de app bij de batterij gegevens ophaalt

• Detecteer 1-fase
  Hiermee probeert de app te detecteren of er een 1-fase aansluiting in gebruik is. Hierdoor worden de andere fases niet getoond.
